ＳＤ閑話-８ 2010年10月22日 松本憲洋（POSY Corp.） タイトル：「車の渋滞を考える」 １．はじめに
私は田園都市線の青葉台駅から半蔵門線の半蔵門駅の近くにあるオフィスまで通っています。田園都市線は渋谷駅で半蔵門線に接続し、半蔵門線は押上駅で東武鉄道に接続して、神奈川県から東京都を経て、埼玉県さらには栃木県まで４都道府県を繋いでいる長い路線です。
その不快さの中でいつも考えるのは、１本の線路の上に電車を乗せすぎているのではないのだろうか、すなわち、輸送の限界を超えているのではなかろうかということです。鉄道会社の専門の方々が検討を重ねながら運転管理システムを改善してきているわけですから改善は限界に達しているのかも知れません。 そんなわけで、電車の運行管理を仮想的に実行して渋滞の苦痛を緩和する方法が他にないか探りたいと思ったのですが、電車には定時管理と、鉄道会社の複雑な運転規則が存在しますから、かなり難しくなりそうです。それで先ずは１車線の道路について、車列のモデリング＆シミュレーションから始めることにしました。 鉄道に関して長々と書きながら、車の話に安易に結び付けてしまって、ご迷惑をお掛けして申し訳ございません。深くお詫びいたします。
２．渋滞 渋滞の話に関しては、西成勝裕先生が、新潮選書の“渋滞学”や宝島社新書の“「渋滞」の先頭は何をしているか？”で分かりやすく解説しておられます。車の渋滞は我々に最もなじみ深い渋滞ですが、これは電車の渋滞に似ていることが直感的に分かります。それだけでなく、社会で起きるさまざまな渋滞ともよく似た現象であることも推測できます。例えばビジネスにおけるサプライチェーン管理とか、人事のキャリアパス管理とか、工場の生産管理などでの渋滞もそうです。車の渋滞における車間距離はいわば“貯まるもの”ですが、サプライチェーン管理でそれに相当するのが在庫量であり、人事管理では同じ資格の社員グループの人数であり、生産管理では仕掛品量になります。そんなわけで、車列のモデルは、電車の運行管理モデルだけでなく、様々な渋滞モデルの原形モデルになりうることを西成先生は指摘しています。 そういえば、ゴールドラットの“ザ・ゴール”の中で、工場責任者のアレックスが息子のボーイスカウト隊の世話をしてハイキングを指揮することになったくだりを思い出しました。その隊列の中で脚の遅い少年ハービーの行進の様子から、自分の管理する生産ラインのボトルネック工程の管理方法に気付く部分です。この本の中でTOCの概念の説明として使われていて、隊列における子供の間隔は、工場の生産ラインの仕掛在庫量に相当すると述べています。 “ザ・ゴール”が発刊された頃ですからもう10年近く前になりますが、私も子供のハイキング隊列のモデルを作って行進のシミュレーションをして、それが生産ラインのモデルの構造と同じであることを説明していたことを思い出しました。そのモデルは、このWebの中のモデル公開ページに今もあると思います。
３．サーキットを走行する車列 ３．１ マルチ・エージェント・モデル 運転手を含めた車は、決まりにしたがって自律的に動いていくことができるわけですから、西成先生はそれを自己駆動粒子と呼んでいます。このような自己駆動粒子の特性を定義して、それらの相互の拘束条件を規定すれば、モデルは出来上がりです。そのモデルに初期条件を加えてその後の挙動を求めることがシミュレーションになります。
このように複数の自己駆動粒子が相互に影響しあって駆動するモデルを、マルチ・エージェント（型）・モデルと
３．２ 愚直な方法で作った３台の車列のモデル
先ずは、車の台数を３台に限定して、その車がサーキットを回っている状態のモデルを愚直な方法で作ります。車３台の相互の関係（環境あるいは拘束条件）を表したモデル図 ”サーキット上の３台の車の相互の関係を表したモ
車の速度がフローレート（丸）で、車間距離がレベル（四角）です。車は時計回りに走行しています。
さて、このサーキットは変なサーキットで、追い抜くことはできず、また、衝突することは許されていません。その特性を文章で書くと以下となります。
――――――――――――――――――――――――――――――――――― エージェントの特性
（１）速度に対する加減速特性
（２）前方距離に対する加減速特性
（３）基本加減速度 ――――――――――――――――――――――――――――――――――― モデルの方程式は、最後の附録に記載しますので、ご参照下さい。
３．３ 配列を使って作った３台の車列のモデル 愚直な方法でモデルを作ると、車エージェントの特性モデルはエージェントの個数分が必要になります。また、車の拘束条件を表す環境モデルも全てのエージェントに関する規定を平面的に表した膨大なものになります。

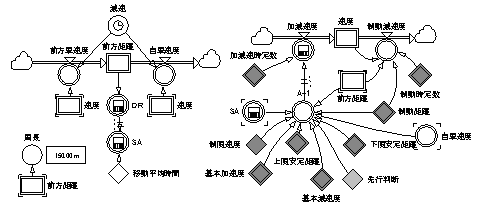

そこで、配列を使ってモデルを表すことで、車エージェントの特性モデルと環境モデルとをそれぞれ１台分だけで済まして下の図”サーキット上を走行する車を配列で表現したモデル”ように表現します。
３．４ サーキット上の３台の車列の挙動

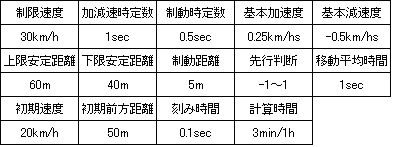

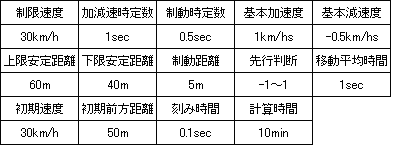

上表の計算時間枠に二つの数字が書かれていますが、３台の場合は３分間で、次に述べる22台の場合は1時間です。 さて、上表の数値について間単に説明します。制限速度に対して10km/hまではスピード違反で捕まらないだろうと判断しているドライバーは多いと思います。エージェントもそう考えています。加減速時定数と制動時定数は、共に加減速あるいは制動を掛ける場合の平均遅れ時間を意味します。 西成先生の前述の著書の中では、渋滞を起こさない条件として前方車間距離は40mとなっています。そこで、40m以下になったら40mを保つような運転を当初は考えましたが、これは実際の運転操作とは異なるように思います。この前方車間距離40mから衝突を意識する5mまでの間では、単に車間距離が40m以下だと無条件に減速するのではなく、その間隔が詰まってきているときには減速するが、逆に、開きつつあるときには加減速しないか、または、車間距離に見合った加速をする必要があるようです。実は我々は、車間距離に対して比例制御をかけると共に、車間距離の変化、すなわち微分値に対して微分制御もかけて運転しているようです。 その状況を指定するのが、先行判断です。“－１”は、40m以下になったら減速する、“０”は、加減速しない、“１”は、前方距離に合わせて加速する、です。“－１”は確かに用心深くて安全かも知れませんが、前方車間距離がやたらと長くなって渋滞発生の 原因になります。“１”は、俊敏なドライバーを意味しています。 今回取り上げる全てのモデルでは、参加している全ての車が設定条件どおりに運転すれば、初期条件のまま、何時までもその状態を保った運転が続きます。そこで、サーキットの場合はどの車でも構わないのですが、今回の場合には最後の車３台目が初めに20秒間、2km/hだけ速度を落としたとして、その外乱が他の車に波及する様子を観察することにします。３台目の車の速度低下を下式で表します。

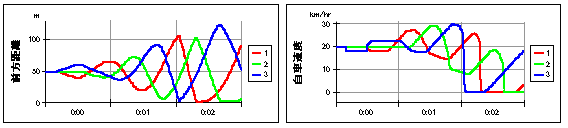

(STEP(-2<<km/hr>>,STARTTIME+10<<s>>) 先行判断＝－１の場合
先行判断＝０の場合
先行判断＝１の場合
このサーキットは周長が150mです。上図では、左が先方車間距離で、右が各車の速度です。前方車間距離が40mから5mの間まで近づいたときに、その間隔が開きつつあるときにも、ひたすら減速したり、加減速しないで速度をそのまま保った場合には、3分後には車が停止する状況になっています。しかし、前方の距離に合わせて加速した場合には、それぞれの車の速度は速度制限の30km/hまで漸近して速くなっています。このような息の詰まるような運転を日曜ドライバーが長時間続けることには無理が あり、運転好きなドライバーにのみ可能なことなのかも知れません。 なお、上表では車が３台あるにも拘わらず外生変数の値は同じとしていますが、これらの値は車ごとに設定することももちろん可能です。台数が増えると入力が煩雑になりますから、設定にはExcelからの読込みを使うと便利だと思います。

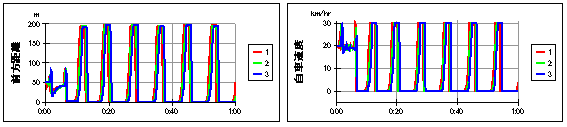

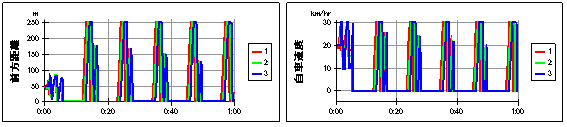

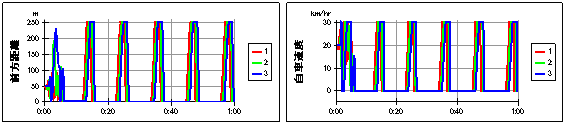

３．４ サーキット上の22台の車列の挙動 西成教授の実験で、22台の車列のサーキット実験がありましたので、それに近い計算機実験を実施してみました。計算時間は1時間です。 先行判断＝－１の場合
先行判断＝０の場合
先行判断＝１の場合

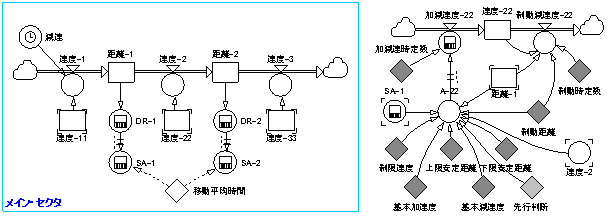

４．直線道路を走行する車列 ４．１ 直線道路を走行する３台の車列の愚直なモデル サーキット上のモデルとの違いは車間距離の数です。先頭の車の前方車間距離はないわけですが、前方車間距離が∞であるとも考えることができます。車３台の相互の関係（環境あるいは拘束条件）を表したモデルが下左の図”直線道路上の３台の車の相互の関係を表したモデル”です。 車は決まりに従って自律的に動いているわけですが、1台目の車と２台目以降の車の特性モデルは異なります。ここでは２台目の車（エージェント）の特性モデルを下右の図”２台目の車の特性モデル（エージェントの特性）”に示します。
シミュレーションの外生変数を以下の表”直線道路上の３台の外生変数の一覧”に示します。
４．２ 配列を使って作った10台の車列のモデル

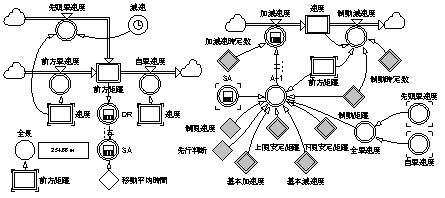

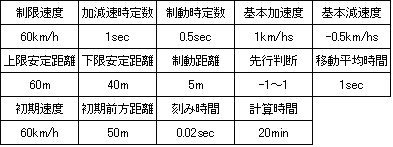

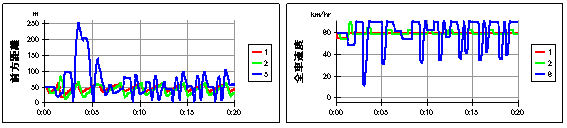

直線道路を走行する車列のモデルを、配列を使って作って、車の特性モデルと環境モデルとにより下の図”直線道路を走行する車列を配列で表現したモデル”のように表現します。 シミュレーションの外生変数を以下の表”直線道路上の10台の外生変数の一覧”に示します。 この場合も予行判断を“－１”、“０”、“１”と3種類に変えたシミュレーション結果を以下に示します。先頭車が初期状態で走行し続けると、車列の全ての車は初期状態を保って安定して走行することは、サーキット上の車列の走行の場合と同じです。そこで、先頭車が最初に1分間、5km/hだけ速度が遅くなったとしてシミュレーションを実施します。計算刻み時間は2/100秒で、計算時間は20分間です。 (STEP(-5<<km/hr>>,STARTTIME+10<<s>>) +STEP(5<<km/hr>>,STARTTIME+70<<s>>)) 先行判断＝－１の場合
先行判断＝０の場合
先行判断＝１の場合

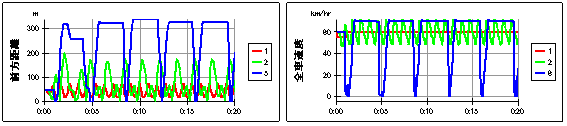

大変特徴のある挙動が現れています。予行判断＝－１の場合には、前の車が40m以下に近づくと減速し、その後、離れ始めても減速したままで、40m以上はなれるとそのときの速度を維持し、さらに60m以上はなれると、やおら加速して追いかける運転です。 １台目は前に車がありませんから、最初の１分間の意識的減速を除けば、一定の速度60km/hで走行しています。２台目の車は１台目の車の減速を端緒にして、速度も車間距離も振動を始めます。その振動が6台目になると停車から70km/hの振幅にまで大きくなります。 これは、サプライチェーンで現れるブルウィップ効果と同じ現象です。この現象から、ブルウィップ効果は、微分制御を加えないことによって起きる現象であることが推測できます。

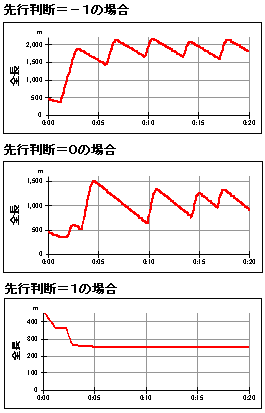

次に、先行判断＝０の場合は、前の車が40m以下に近づくと 最後に、先行判断＝１の場合は、前の車が40m以下に近づくと減速し、その後、離れ始めるとそのときの車間距離に合わせた加速度で加速します。端的には、前の車に付いていく運転です。運転中は神経を張り詰めているでしょうが、速度は制限速度の60km/hが維持され、車間距離は30mにまで短縮されます。 さて、10台の車の１台目から10台目までの車列の長さの変化を右図に示します。
我々が車を運転する場合には、いろんな運転操作をする人がいるので、今回のように全車が一様な運転方法を実施する場合とは異なると思いますが、その場合には原則的には外乱が増えてより不安定になるものと思われます。実感する現象として、車列の中ではわけが分からないままに、車が走り始めたり止まったりすることがありますが、その様子がこのシミュレーションで再現されています。車列の長さは、尺取虫のように伸びたり縮んだりして走行しているようです。
５．車列のモデルを使った今後の課題 車列の基本的なエージェント・モデルを構築しました。このモデルは例えば以下のような状況に関係する分析や問題解決に活用できます。 （１）運転手を含めた車の特性がばらついている場合に車列の挙動はどうなるか？ （２）運転手の心理学に基づく特性を求めて、このモデルに組み込む。 例えば、異常心理者の車列への影響はどうなるか？ あるいは地域（例えば、愛媛県と高知県等）における運転状況の違いが何に基づくか？ （３）追い越し可能な複線モデルの基本モデルとして採用する。 （４）ロジスティック・モデルと組み合わせて、道路渋滞の不経済効果を分析する。
（５）道路計画・設計を含む交通行政において分析用の基本モデルの一つとする。 （７）サプライチェーンなどのマテリアル・フロー・モデルの原型とする。
６．おわりに モデルはダウンロードもできますし、方程式も附録に記載していますからそれを参考に自ら構築することもできます。このモデルを原型として、独自の課題を解決するために応用モデルを構築してご利用下さい。 このモデルをダウンロードしてお使いになる場合に、Ps Studioのツールをお持ちの方および、フリーのPs Studio Demoをダウンロードしてお使いになる方は、全く問題ありませんが、フリーのPs Studio Expressをダウンロードしてお使いになる方は、サーキットの22台モデルと、直線道路の10台モデルは容量の関係で走らすことができませんのでご容赦下さい。
疑問などありましたら、遠慮なくお問い合わせ下さい。
ＳＤ閑話－８ 了
【附録】 Ａ．１ 車列モデルの方程式 （１）サーキット上の愚直な３台のモデル Name Unit Definition 先行判断 0 基本減速度 km/s2 -0.5<<km/(hr*s)>> 基本加速度 km/s2 0.25<<km/(hr*s)>> 下限安定距離 m 40<<m>> 上限安定距離 m 60<<m>> 制限速度 km/hr 30<<km/hr>> 制動時定数 s 0.5<<s>> 制動距離 m 5<<m>> 移動平均時間 s 1<<s>> SA-3 m/hr SLIDINGAVERAGE('DR-3',移動平均時間) SA-2 m/hr SLIDINGAVERAGE('DR-2',移動平均時間) SA-1 m/hr SLIDINGAVERAGE('DR-1',移動平均時間) DR-3 m/hr DERIVN('距離-3') DR-2 m/hr DERIVN('距離-2') DR-1 m/hr DERIVN('距離-1') 加減速度-3 km/s2 DELAYINF('A-3',加減速時定数) 加減速度-2 km/s2 DELAYINF('A-2',加減速時定数) 加減速度-1 km/s2 DELAYINF('A-1',加減速時定数)
制動減速度-3
km/s2 IF('距離-3'<制動距離 OR '速度-33'<0<<km/hr>>,'
制動減速度-2
km/s2 IF('距離-2'<制動距離 OR '速度-22'<0<<km/hr>>,
制動減速度-1
km/s2 IF('距離-1'<制動距離 OR '速度-11'<0<<km/hr>>,
減速
km/hr
(STEP(-2<<km/hr>>,STARTTIME+10<<s>>) 周長 m '距離-1'+'距離-2'+'距離-3'
A-3 km/s2 IF('速度-3'>=0<<km/hr>>,
(IF('速度-3'>制限速度,基本減速度,
速度-33 km/hr 20<<km/hr>>
A-2
km/s2 IF('速度-2'>=0<<km/hr>>,
(IF('速度-2'>制限速度,基本減速度,
速度-22 km/hr 20<<km/hr>> 加減速時定数 s 1<<s>>
A-1
km/s2 IF('速度-1'>=0<<km/hr>>,
(IF('速度-1'>制限速度,基本減速度,
速度-11 km/hr 20<<km/hr>> 速度-3 km/hr MAX(0<<km/hr>>,'速度-33'+減速) 速度-2 km/hr MAX(0<<km/hr>>,'速度-22') 速度-1 km/hr MAX(0<<km/hr>>,'速度-11') 距離-3 m 50<<m>> 距離-2 m 50<<m>>距離-1 m 50<<m>>
（２）サーキット上の配列で表現した22台のモデル Name Dimensions Unit Definition 先行判断 0
減速
km/hr (STEP(-2<<km/hr>>,STARTTIME+10<<s>>) 制限速度 km/hr 30<<km/hr>> 移動平均時間 s 1<<s>> 周長 m ARRSUM(前方距離) 基本減速度 daisu22 km/s2 -0.5<<km/(hr*s)>> 基本加速度 daisu22 km/s2 0.25<<km/(hr*s)>> 下限安定距離daisu22 m 40<<m>> 上限安定距離daisu22 m 60<<m>> 制動時定数 daisu22 s 0.5<<s>> 制動距離 daisu22 m 5<<m>> SA daisu22 m/hr FOR(i=daisu22|SLIDINGAVERAGE(DR[i],移動平均時間)) DR daisu22 m/hr FOR(i=daisu22|DERIVN(前方距離[i])) 加減速度 daisu22 km/s2 FOR(i=daisu22|DELAYINF('A-1'[i],加減速時定数[i]))
制動減速度 daisu22
km/s2 FOR(i=daisu22|IF(前方距離[i]<制動距離[i]
OR 速度[i]<0<<km/hr>>,
加減速時定数daisu22 s 1<<s>>
A-1 daisu22 km/s2
FOR(i=daisu22|IF(自車速度[i]>=0<<km/hr>>, (IF(自車速度[i]>制限速度,基本減速度[i],
速度 daisu22 km/hr 20<<km/hr>> 自車速度 daisu22 km/hr FOR(i=daisu22|MAX(0<<km/hr>>,速度[i]) +IF(i=22,減速,0<<km/hr>>))
前方車速度daisu22
km/hr CONCAT(FOR(i=1..1|MAX(0<<km/hr>>,速度[22]+減速)),
（３）直線道路上の配列で表現した10台のモデル Name Dimensions Unit Definition 先行判断 0
減速
km/hr (STEP(-5<<km/hr>>,STARTTIME+10<<s>>) 制限速度 km/hr 60<<km/hr>> 移動平均時間 s 1<<s>> 全長 m ARRSUM(前方距離) 全車速度 daisu10 km/hr CONCAT(FOR(i=1..1|先頭車速度[i]), FOR(i=2..10|自車速度[i-1])) 基本減速度daisu10 km/s2 -0.5<<km/(hr*s)>> //*FOR(i=daisu|NORMAL(1,0.3,0.02*NUMBER(i))) 基本加速度daisu10 km/s2 1<<km/(hr*s)>> //*FOR(i=daisu|NORMAL(1,0.3,0.01*NUMBER(i))) 下限安定距離daisu10 m 40<<m>> 上限安定距離daisu10 m 60<<m>> 制動時定数 daisu10 s 0.5<<s>> 制動距離 daisu10 m 5<<m>> 加減速度 daisu10 km/s2 FOR(i=daisu10|DELAYINF('A-1'[i],加減速時定数[i]))
制動減速度
daisu10 km/s2 CONCAT(FOR(i=1..1|0<<km/hr>>/制動時定数[i]), 加減速時定数daisu10 s 1<<s>>
A-1 daisu10 km/s2 CONCAT(FOR(i=1..1| IF(全車速度[i]>=0<<km/hr>>,
速度 daisu10 km/hr 60<<km/hr>> 先頭車速度shakan10 km/hr CONCAT(FOR(i=1..1|速度[i]+減速), FOR(2..9|0<<km/hr>>)) SA shakan10 m/hr FOR(i=shakan10|SLIDINGAVERAGE(DR[i],移動平均時間)) DR shakan10 m/hr FOR(i=shakan10|DERIVN(前方距離[i])) 自車速度 shakan10 km/hr FOR(i=shakan10|MAX(0<<km/hr>>,速度[i+1]))
前方車速度shakan10
km/hr CONCAT(FOR(i=1..1|0<<km/hr>>),
FOR(i=2..9|MAX(0<<km/hr>>,速度[i])))
