１．城と建設プロジェクト
山陽新幹線で旅する多くの人々が、岡山と広島の中間にある特色の少ない福山を、お城の見える駅として記憶しておられるらしい。この城の古称である“久松城”を知っていても、地名の“福山”を知らない人も多いようです。街の規模としてはずっと小さいのですが、隣の尾道の方が何かにつけてはるかに有名なことを、郷土を懐かしみ愛しむ者として少々口惜しく思っています。
大人になって三重県の津にもしばらく住みましたが、津にも藤堂高虎の津城があります。津でも人々が、津城が藤堂高虎の居城であったことを未だに誇りにしているようでした。
藤堂高虎と加藤清正は築城の名手との誉れが高かったようですが、現代風に言うと建設プロジェクトを担当できる有能なチームを抱えていたと言えるのでしょうか。この二人の名手が活躍した近世城郭の時代は政情も安定しつつあったわけで、時間的に余裕をもって築城に当ることができたでしょう。 この閑話では建設プロジェクトについて取り上げます。アーンド・バリュー（Earned Value）によるプロジェクト・マネジメントも含めてモデルを構築し、そのモデルを使った仮想建設プロジェクトの推進（シミュレーション）により、プロジェクトの失敗要因について分析します。モデルは判りやすい小さな規模ですが、モデルの設定条件を読者が関係する会社の経営条件に合わせることができますから、身近な状況に対する仮想建設を実行することもできると思います。さらに踏み込んで、このモデルを核にして、自社の詳細な経営モデルにまで拡張して自社用の建設プロジェクト・モデルを構築することも可能です。
２．プロジェクト
私も多くのプロジェクトを担当したりメンバーとして参加したりしてきました。研究プロジェクト、開発プロジェクト、研究施設の建設プロジェクト、船舶建造プロジェクト、個人的な自宅建設プロジェクトなどなどです。
ただ、その過程でプロジェクトの推進方法をどのようにして学んだのかと問われると言葉に詰まってしまいます。個人的なプロジェクトは別にしても、企業内での業務としてのプロジェクトにおいても、プロジェクト・マネジメント（以後、PM）について教育を受けた記憶はなく、PMについてはそれぞれの業務の一部としてOJTで学んだり、自分でその方法を創造していたように思います。したがって、プロジェクトを推進するに当たって、PMの合理性よりも、そのプロジェクトを推進し成功させようとする気持ち、すなわち、“気合いだ、気合いだ、気合いだ！”の世界で、仕事を進めたように思います。
もちろん、プロジェクトを推進する上で、少々合理性に欠けても無駄があっても、成功へ向けた意識が高ければ、何とか初期の目的を達成できるものです。ただ、社内における業務ではこの“気合いだ方式”で成功することは比較的難しくなく、それどころかその気合の活力を賞賛されることすらあるですが、外向けのコスト／パーフォーマンスを厳しく問われる場面では失敗と評価されることになります。
以上のささやかな私の経験は、右肩上がりの時代を生きてきた人々には、業界を問わず良く似ている状況ではなかろうかと思っています。そのような過程を経て、現在ではそれぞれの業界ごとにあるいは会社ごとに、プロジェクトの推進法について独自のものを持っていて、長い経験に基づき自信を持ってプロジェクトの実施にあたっておられることと思います。
一方、右肩上がりのマス・プロダクションが主流であった時代から、価値観が多様化するにつれ開発される商品のライフサイクルが短くなってきたからでしょうか、あるいは様々な要因でコスト削減が徹底してきたからでしょうか、最近ではPMについて研究が進み、幾多の知見が得られてきました。そのため、多くの会社で自社のPMを見直す活動が続けられています。 そこで、自社独自のPMの改善に取り組む一環として、自社のPMの実情をダイナミックに見える形にして、現状の分析を進める状況を想定してみます。すなわち、AsIsモデルを築くことから始めることにします。 ところで、PMについては自明のこととして全く説明していませんでしたが、話を進めるに当って共通の認識を持つ必要があるので、以降でPMについて簡単にまとめておきます。
一般に仕事は、定常業務と非定常業務とに分けることができます。定常業務の多くは作業標準が決められていて、その業務が時系列的に繰り返し行なわれることになります。
これらは定型業務が多いと思います。 プロジェクトの推進方法としてよく耳にするのが、MPI、PMBOK、PMPの３つの省略語です。それぞれが以下を意味しています。 PMI : Project Management Institute PMBOK : Project Management Body Of Knowledge PMP : Project Management Professional
PMIは1969年に設立されたPM団体で、そこでPMの知識を体系化したものがPMBOKとして発行されています。PMPはPMIが認定するPMの専門職の資格です。米国標準規格として承認されているPMBOKは、第１版が1996年に発行され、４年毎に改訂されていますから、現在は2008年に発行された第４版が最新版として使われています。 ところで日本でも、経済産業省の支援を受けてPM標準“P2M”（Project
Program Management）が開発され、日本プロジェクト・マネジメント協会（PMAJ）が管理していることを付記しておきます。 【参考資料】 1) 広兼修；PMBOK入門，2005，株式会社オーム社 2) 長尾清一；先制型プロジェクト・マネジメント，2003，ダイアモンド社 3) クウォンティン・フレミング & ジョエル・コベルマン；アーンド・バリューによるプロジェクト・マネジメント，2004，日本能率協会マネジメントセンター

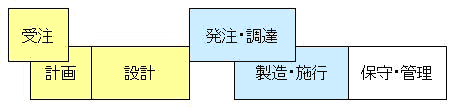

３．建設プロジェクト モノ造りのプロセスを一般的に描くと以下となります。
モノ造りの分野によってそれぞれのプロセスの呼称は異なりますが、受注と計画のプロセスで要件定義が行なわれます。このプロセスで受注者は顧客に対して提案を繰り返しながら、概念定義から基本計画まで進めます。次の設計プロセスでは、基本設計から詳細設計までが実施されます。対象製品の分野によって異なりますが、このプロセスで詳細設計に続いて生産設計まで行なわれる場合もあります。なお、このプロセスで生産設計が行なわれない場合には、製造・施行プロセスの初めに実施されることになります。
ほとんどのモノ造りの分野では、上記の受注から製造・施行までを１つの企業あるいは１つの企業グループが担当するのが一般的です。その場合には上図の設計プロセスと製造・施行プロセスとの橋渡しになっている発注・調達プロセスでは、自社内の製造になりますから発注はなく、材料と部品の調達だけになります。このことは受注生産と見込み生産の別なく言えることで、具体的には、自動車、電気機器、船舶、飛行機、工場設備、コンピュータ・ソフトウェアなどのモノ造り産業がそうです。もっとも電気機器については、最近では受託生産専業のEMSに委託する割合が高くなっていて、この枠から外れるものも多いようです。
しかし、建設・土木産業では様子が異なっています。公共事業の比率が高く大型のプロジェクトが多かったからかもしれませんが、前の設計段階と後の施行段階は分離されて実施されるのが原則です。ただ、ジェネコン各社は従来からの慣習により、他のモノ造り産業と同じく、設計施工一環方式を採用することが多いようですが、最近では顧客に対しての透明性とアカウンタビリティとを保つために、CM方式とかオープンブック方式などの多様な発注方式を取り揃えています。 余談になりますが、造船業も建設業と同じくアセンブリ型の産業に分類されます。日本や韓国の造船会社は設計から建造まで一貫して１つの会社で担当するのが一般的ですが、ヨーロッパの造船会社は建造だけを担当して、設計図はコンサルティング会社から提供されるのが一般的のようです。建設業の業務分担に似ています。
４．取り上げるプロジェクト
建設プロジェクトでは、プロジェクトの推進において様々な障害が発生します。その中の一つとして、理由はともあれ生産設計の出図の遅れがあります。この遅れが、最終的な完工時期の遅れや、完工総予算の増加に繋がっていると認識されています。
遅れの影響が完成総予算に大きく現れるのには、建設プロジェクトならではの拘束条件があるからのようです。それは、完工時期を極力遅らさないようにする。そのためには完工に至る建設スケジュールの各ステップの完成も遅らさないようにすることです。したがって、生産設計図の出図が遅れたとしても、そのステップの工程を短縮して終了時期は計画通りに確保する最善の努力をします。このことは、要員や重機などのコスト要因の指数関数的な増加をもたらし、たとえ計画工程を確保できたにしても費用は増加することになるのです。
作成する建設プロジェクトのモデルでは、この生産設計図の出図遅れと、部品設計の出図遅れなどによる部品製作の納品遅れが、完工総予算と完工時期にどのように影響するかを把握したいと思っています。
取り上げる対象となるビジネスは、設計施工一環方式の建設プロジェクトにおける後半部分です。前出のモノ造りのプロセス図で言うと、調達と施行のプロセスになります。この部分はジェネコンでは作業所長の管理下で、専門工事業者と契約して建設施行するプロセスです。具体的には、設計部門が作成した基本設計図、詳細設計図、明細見積・契約図を作業所長が引き継ぎ、その管理下で詳細設計に引き続いて生産設計を実施します。それと並行して契約した専門工事業者は、担当する部品設計を行い、完成後に部品を製作します。生産設計と部品製作が完了すると、いよいよ現場での建築施行に移ります。
日本の建設会社は、建築段階における管理方法として独自のものをそれぞれに確立し、それに基づき建築施行しています。最近多くなった海外での建設プロジェクトを除くと、PMBOKをPMに導入する例は少ないようです。しかしここでは、PMBOKの基本的な考え方に沿ってアーンド・バリュー方式（Earned
Value Management、以下EVM）により建設プロジェクトのパーフォーマンス分析をして、コストとスケジュールの計画と実績との差異を把握し、プロジェクトの完了時期と総予算とを予測することにします。 EVMに基づいて計画と実績との差異を求めるためには、計画が明確に定められている必要があります。現場でスケジュールと予算とを管理する区分方法と、本社管理部門で予算管理する区分方法が異なり、結果情報が現場に迅速に届かないと言うような問題もあるようですが、ここではそのような問題は解決済みと仮定します。 ここで取り上げる建設プロジェクトは、建築施行期間が20ヶ月で、建築総工費は20億円です。作業所長は、ボトムアップ・アプローチにより、詳細なスケジュール計画とコスト計画とから、建築施行のベーストなる実績測定ベースライン（スケジュール・ベースラインとコスト・ベースライン）を作成しています。 作業所長が提示した実績測定ベースラインを以下に示します。表が３段になっていますが、上表が生産設計、部品設計、部品製作のスケジュールです。中表が建築プロセスの実績測定ベースラインで、７ヶ月目から20ヶ月後の26ヶ月目に完工する予定です。数字は予算額で、単位は千万円です。下表は建築段階だけのスケジュールとコストとを取りまとめた表です。
５．構築した建設プロジェクト・モデル

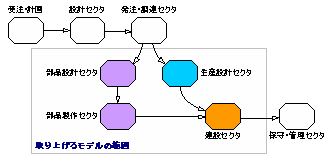

最初に全体の構造について説明し、次に、取り上げるプロジェクトのモデルを構成するそれぞれのセクタ・モデルについて具体的に説明します。 ５．１ モデル全体の構造 設計施工一環方式の建設プロジェクトは、下図に示すように、前半の３つのセクタと後半の４つのセクタ、およびその後の維持管理のセクタから成り立っています。前述のようにここで ５．２ 生産設計セクタ 生産設計セクタについて説明する前に、３つのセクタで構成されている下図の設計モデル全体について説明します。

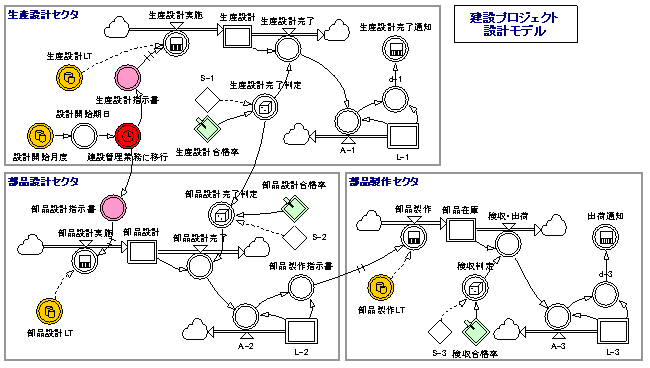

モデル全体の構造で示した発注・調達セクタの業務が終了して、設計開始月度、さらに設計開始期日が決まります。その日が来た時点で、生産設計と部品設計が開始します。生産設計リードタイムと部品設計リードタイムの経過後に、それぞれの設計が完了しますが、設計図面の検査により合格しなかったり場合や設計条件が変更になる場合には設計変更が行われますので、予定通りの設計完了にはなりません。特に、生産設計の変更が発生した場合には、部品設計が合格であった場合でも、部品設計の設計変更が必要になります。 部品設計が完成すると部品製作に移行しますが、製作にはリードタイムが必要です。また、製作結果についても検査があり、合格しない場合には製作変更する必要があります。以上のようにして、生産設計と部品製作が終了すると、現場での建築工程（建築部）に移行します。 次に下図の生産設計についてもう少し詳しく説明します。

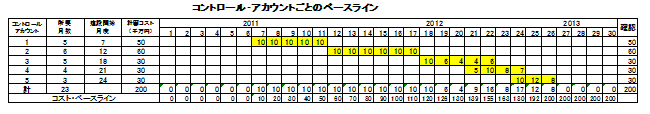

コントロール・アカウント毎の生産設計リードタイムと設計開始月度とは、前出の“４．取り上げるプロジェクト”において実績測定ベースラインのExcelテーブルで示しています。

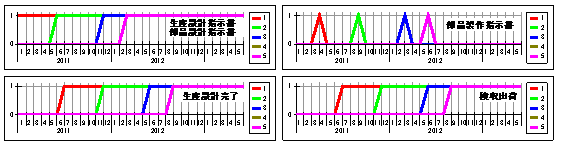

生産設計を開始する期日になると、生産設計指示書にフラグの１が立って、生産設計リードタイム後に生産設計が終了します。すると上図で二重の四角で表示されているレベルの“生産設計”に１が積算されます。ここで、設計者の能力や設計条件の曖昧さによって、設計リードタイムが延びる可能性もありますが、その点についてはこのモデルで考慮していません。 設計図は検査されて合格であれば、生産設計完了としてレベルの“生産設計”から排出されます。この排出をもって生産設計完了とします。 生産設計の合格条件の中には、単なる技術的な合格条件だけでなく、当初の設計条件が変わったことによる仕様変更による再設計の割合なども含んでいますから、会社ごとに想定する合格率は異なります。全てが計画通りに進む場合には合格率が100%です。上図のモデルでは一様乱数を発生させて、合格判定を行なっています。
さて、合格しなかった場合には生産設計を変更する必要があります。次の刻み時間に再び前述の検査が実施され、合格するまで繰り返されます。

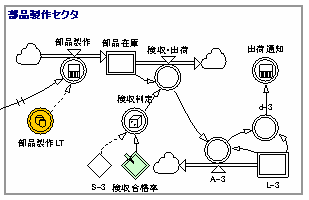

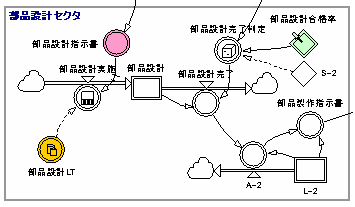

部品設計セクタと部品製作セクタのモデルの構造は、上記の生産設計セクタのモデルに良く似ていますので、以下の説明ではモデルの形状が異なる部分に限って説明します。 ５．３ 部品設計セクタ 部品設計セクタのモデルを下図に示します。 生産設計セクタとほとんど同じ機能ですが、部品設計完了判定の部分が異なっています。生産設計セクタでは合格率だけで
部品設計完了にフラグ１が立つと、直ちに部品製作指示書にもフラグ１が立ち、次の部品製作が始まります。 ５．４ 部品製作セクタ 部品設計セクタのモデルを下図に示します。このモデルの構造は生産設計セクタとほぼ同じです。部品の作り替えは少ないとは思いますが、製作歩留まり以外に設計変更もありますので、部品製作変更の可能性も残しています。ここで、検査合格率はそれぞれの会社の過去の蓄積データを参考にして設定します。 生産設計の生産設計完了とこの部品製作セクタの検収・出荷とにフラグ１が立つと、いよいよ現場での建築段階（建築部）に移行します。
５．５ 建築セクタ

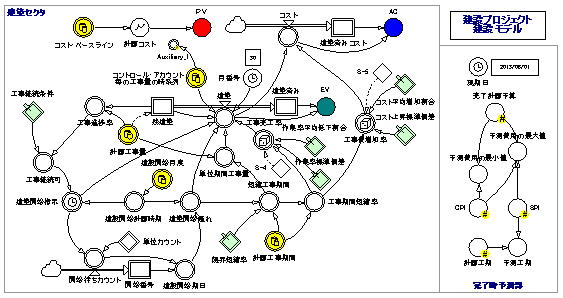

建築セクタのモデルは、建築を推進する建築部と、残期の予測工期および最少・最大の予測費用を求める予測部とから構成されています。先にもお話ししましたように日本の建設会社は、昔から独自の建設管理システムを採用していますから、ここで用いているPMBOKの考え方に沿ったアーンド・バリュー方式（EVM）を採用している工事は国内では少ないかもしれません。しかし、生産設計や部品設計の遅れが、現場での建築における予算や工期にどのように影響するかを把握することが今回のモデリングの目的ですが、EVMは管理システムが明確で理論的でもありますから目的に適しているとして、EVMをこのモデルで採用しました。 また、国内建設を主に担当されている方々が、EVMについて概要を学習されるにもこのモデルとシミュレーションは有効に使えるだろうと思います。
建築セクタの説明を始める前に、EVMに関して要点をまとめておきます。 EVMでプロジェクト・マネジメントを行なうには、前出の“４．取り上げるプロジェクト”で示した実績測定ベースラインが必要です。ここで、ワーク・パッケージあるいはコントロール・アカウントごとに計画実施期間と、その期間の計画予算がボトムアップで決められています。期間ごとに計画予算を集計したものがコスト・ベースラインです。 実績測定ベースラインの存在を前提にして、EVMでは次の３つの基本要素を使用します。 PV：Planned Value 計画された作業に対する予算 プロジェクトの進捗を評価するためのスケールになります。
AC：Actual
Cost EV：Earned Value
実施された作業に対する計画上の予算 上記の測定値を使って、以下の評価指標を求めます。 CV：Cost Variance
＝EV－AC SV：Schedule Variance
＝EV－PV CPI：Cost Performance Index
＝EV／AC SPI：Schedule Performance Index
＝EV／PV 上記のCPIとSPIの二つの効率指標を使って、観測時点以降の最大と最小の予測費用および予測工期を以下の式で求めます。
次に、建築部のモデルについて具体的に説明します。
モデルの中で黄色に着色していて、中に２つのデータドラムの絵が描かれている補助変数のシンボルには、前出の“４．取り上げるプロジェクト”で示した実績測定ベースラインのテーブルから自動的に転記されたそれぞれのデータが読み込まれています。また、菱形は外生変数で、モデルの外部から設定されるデータです。
モデルの中央付近にある残建築から建築済みまでのフローが基本的な機能です。建築開始指示のフラグは、この変数へ入力する全てのデータのフラグが立っている場合に１が出力されます。そのANDを構成する情報とは、①現時点が建設開始計画時期を過ぎている、②前工程の完了程度から次工程の工事を始められる条件が整っていて工事継続可である、③生産設計が完了している、④部品製作が完了し検収・出荷できるという４つの条件です。レベルの残建築には初期値として、コントロール・アカウントごとの計画工事量が予算の数値として入力されています。
生産設計と部品製作が計画通り実施され、建築工事も計画工事量を計画工事期間で遅れなくこなすことができるなら、建築工事は“コントロール・アカウント毎の（計画）工事量の時系列”に沿って実施されます。
しかし、生産設計と部品製作に遅れが発生して、建築開始指示が出るのが計画より遅れたり、さらにその後の工事遅れによりそれに続く工事の開始が遅れることが起こります。建築開始指示が計画時期より遅れるとその工程の終了時期は決まっていますから、建設プロジェクトの特性から、始まりが遅れる分だけ工事期間を短縮します。ただし短縮するとしても不可能なことはできませんから、最初の工期に対する限界短縮率を設定して、それ以下には短縮できない条件を設定しています。また、継続するコントロール・アカウント間では、前工程の完了条件によって次工程が開始できる条件が決まっていますが、この条件は“工事継続条件”と言う外生変数で設定します。例えば基礎工事から躯体工事に移る場合には完成100％が求められますが、躯体工事から外儀工事の場合には並行処理が可能ですから80%で済むかも知れません。工事継続条件はこのように完成割合で指定します。
さて、工期が短縮された場合に３つの問題が発生します。最初は、そのコントロール・アカウントの中での仕事量の配分問題です。期間が短縮することになると、実際には再計画することになるでしょう。しかし、モデルの中では簡単化しています。当初の計画では一つのコントロール・アカウントの中の工事量が時間軸に対して一様でない分布になっていたとしても、工期を短縮した後では仕事量は一様分布になると仮定しています。
２番目は、工事期間の短縮による作業効率の低下の問題です。短期間になった分だけ作業員他を集めますが、現場に対する慣れと習熟度の問題などが出てきて、作業効率が落ちます。この量は、当初の計画工期に対する短縮率に主に影響されることになります。ただ、作業効率については遅れがない場合でもばらつきは出ているはずです。このばらつきは効率が向上する側に出ることはほとんどないと考えられますので、期待値が０の正規分布で表してその絶対値を効率のばらつきとします。以下に工事完工率の式を示します。 工事完工率＝1.0-FOR(i=wp|工事期間短縮率[i]*作業率平均低下割合[i] +ABS(NORMAL(0,作業率標準偏差[i],i*0.101)))
平均の完工率悪化の割合は、工事期間短縮率とその会社の影響係数に相当する作業率平均低下割合の積で表現しています。現実には工事期間短縮率が大きくなると作業率平均低下割合は指数関数的に大きくなる可能性がありますから、それを考慮すると線形から非線形に変更する必要があるかも知れません。また、ばらつきの程度を表している作業率標準偏差は、会社ごとに異なる数値になります。このように工事完工率が低下すると、計画工期あるいは改訂した短縮工期の内に作業が終わらない、具体的には残作業がゼロに成らないことになります。それに対しては、残作業がゼロになるまで工期を延ばして建築を継続するモデルになっています。
３番目は工事費用の増加問題です。工期が短縮されると、作業効率が低下するので予定外の条件で作業員や重機などを集めることになり工事費が増加することになります。また、作業効率と同じように工事費用についても、遅れがなかったとしてもばらつきはあります。このばらつきは費用が減少する側に出ることはほとんどないと考えられますので、期待値が０の正規分布で表してその絶対値を増加率のばらつきとします。以下に工事費増加率の式を示します。 工事費増加率＝1.0+FOR(i=wp|工事期間短縮率[i]*コスト平均増加割合[i] +ABS(NORMAL(0,コスト上昇標準偏差[i],i*0.102)))
次に、右側にある完了時の予測部について説明します。ここでは、左側の建築部で求めた各時点でのPV、ACそしてEVの値を使って、前述のコスト効率指標CPIとスケジュール効率指標SPIとを求めます。
これら２つの指標と完了時の計画予算と計画工期とを組み合わせて、最小予測費用、最大予測費用および予測工期を求めます。EVMでは、工期の25％から30％経過した時点で、これらの予測値を使って予算と工期の見直しを行なうことが望ましいと言われています。予算の見直しがかなわぬ契約条件では、原計画への復帰対策の立案にこの予測値の動向を利用します。 なお、EVMを効果的に利用できるのは、現場で工事を直接差配している担当者ではなく、少なくとも作業所長以上の役職者であることを認識しておく必要があります。
６．基本シミュレーション ６．１ モデルに組み込んだ遅れと費用増加 前節の“５．構築した建設プロジェクト・モデル”において、モデルに組み込んだ遅れ要因と費用増加要因について具体的に説明しました。それらの要因が最終的な建設プロジェクトの遅れと費用増加に及ぼす関係について以下に整理しておきます。
設計部では、設計や部品製作の不合格に基づく遅れ要因があります。建築部では、設計部での遅れをそれぞれの工事単位（コントロール・アカウント）毎に、最大で短縮可能な限界の範囲まで工期を短縮して遅れを取り戻そうとします。その結果、その工期短縮に伴う作業効率の低下による遅れと、費用増加が発生します。遅れと費用増加は前述の明確な原因に基づくものだけでなく、作業推進のばらつきによっても発生します。ばらつきですから物理界ではプラスとマイナスに発生するものですが、人的な要因に伴うばらつきは、一般に、計画スケジュールを遅らす側に、計画予算を増大する側に働きます。
以降では、上記の遅れ要因と費用増加要因の最終結果への影響について分析します。 ６．２ 理想的な建設プロジェクトの推進 最初に、上記の遅れと費用増加が全くなかった場合の建設プロジェクトの推進状況を示します。

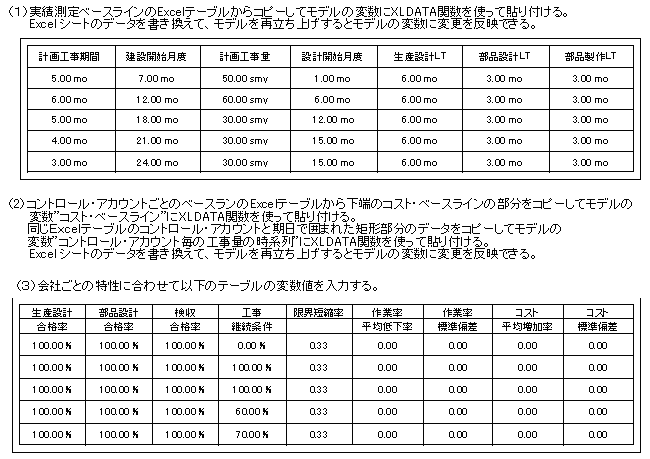

以下の表はこの理想的な条件における設定条件です。下端の表の左側の３つの合格率は全て100％になっていて、右側の作業率とコストの4つの列は全てゼロです。 なお、設定条件を変更して行う以降のシミュレーションで、“実績測定ベースライン”は変更しませんので、下記の設定条件の（１）と（２）の項目の内容は変わりません。（３）の下端の表の中ごろにある工事継続条件と限界短縮率も変更しません。下端の表の３つの合格率と４つの作業率とコストに関する外生変数のみを変更します。 以下の図は、理想的な条件における設計部のプロジェクトの推進状況を示しています。この結果は、実績測定ベースラインに示した計画値に完全に一致しています。

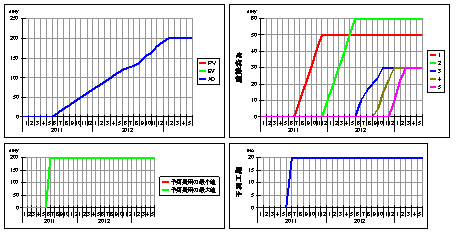

次の図はEVMの主要な３要素と、それから導いたコスト効率指標とスケジュール効率を使用して求めた予測費用と予測工期です。全てが計画通りですから、費用と工期の予測値は、最初から計画値を予測していることが分かります。
７．建設プロジェクトを計画通り進めることができるか？ ７．１ 建設プロジェクトにおけるトラブル要因 設計部における３つの合格率と建築部の４つの外生変数は確定値ではありませんから、確率変数で表現されるとします。仮定したそれらの確率変数の特性を以下に示します。
生産設計合格率：切断型正規分布 期待値：100% 標準偏差：20% 下限：なし 上限：100% 部品設計合格率：切断型正規分布 期待値：100% 標準偏差：20% 下限：なし 上限：100% 検収合確率：切断型正規分布 期待値：100% 標準偏差：5% 下限：なし 上限：100% 作業効率平均低下割合：正規分布 期待値：0.5 標準偏差：0.2% コスト平均増加割合：正規分布 期待値：0.5 標準偏差：0.2% 作業率低下標準偏差：一様分布 下端：0.00 上端：0.05 コスト増加標準偏差：一様分布 下端：0.00 上端：0.05
合格率については、期待値は全て100%で、当然ですが100%以上にはならないことになっています。また、期待値から標準偏差までの間の発生頻度は約68%、２倍の標準偏差までは約95%ですから、２つのそれぞれの設計段階で、全ての設計図面が80%以上の率で合格する可能性は約70%です。平均合格率は約84％です。部品製作では、全ての部品検収が95%以上の率で合格する可能性は約70%で、平均合格率は約96％です。 作業率平均低下割合とコスト平均増加割合の期待値は0.5ですから、工期の短縮があった場合には、平均ではその短縮率の50%の影響を受けるとしています。
工期の遅れとは直接関係しない作業率低下標準偏差とコスト増加標準偏差とは、それぞれの計画値に対してゼロから5%までの間の標準偏差のばらつきを想定していますが、作業率の場合には低下方向に、費用の場合には増加傾向に影響するモデルになっています。
以上のほかにシミュレーション技術上考慮したことがあります。上記の仮想建設プロジェクトでは、Ps Studioのリスク評価の機能を使って、確率変数を与えて繰り返しシミュレーション計算を実施し、その結果を統計解析しています。このリスク評価機能を使う際に、モデルの中の乱数（モデルの図では丸い形の補助変数の中にサイコロが表示されている）がseedsの不特定な乱数だと、リスク評価の結果にその不特定性の影響が入りますのでseedsを設定して、乱数の時系列を特定する必要があります。シミュレーション時間が十分に長くてサンプルデータが沢山得られる場合には問題ないのですが、今回のように１回のシミュレーションで1つの変数につき高々30個のデータしか得られない場合にはサンプルデータ数の不足による問題が出てきます。そこで、条件を変えて行なう以下のシミュレーションでは、上記の確率変数の設定だけでなく、設計部のモデルの3つの乱数と建築部のモデルの２つの乱数のseedsであるＳ－１／２／３／４／５をseedsの許容範囲であるゼロから1.0の間で変化させてリスク分析を行なっています。
それがどの程度の影響があるかを示します。この確率シミュレーションでは、設計部の生産設計合格率＝80%、部品設計合格率＝80%、部品検収合格率＝95%の確定値として、建築部の変数は上記の理想的なシミュレーションの場合と同じとしています。それらの外生変数の条件を以下に示します。 設計部の３つの乱数のseedsであるＳ－１／２／３を０～１の範囲で発生させて、今回全ての確率シミュレーションで採用したラティン・ハイパーキューブ法（Latin
Hyper-cube Method）により1000回のシミュレーション計算を実施ました。

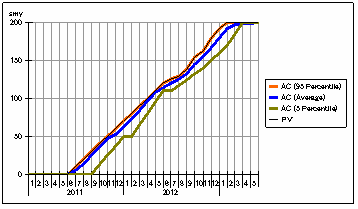

７．２ 設計部における合格率の影響 設計部の合格率だけに下記で定義する乱数を与えて、1000回の確率シミュレーションを実施しました。 生産設計合格率：切断型正規分布 期待値：100% 標準偏差：20% 下限：なし 上限：100% 部品設計合格率：切断型正規分布 期待値：100% 標準偏差：20% 下限：なし 上限：100% 検収合確率：切断型正規分布 期待値：100% 標準偏差：5% 下限：なし 上限：100%
７．３ 工程短縮による作業率の低下と費用の増加
設計部で遅れが発生すると建築部ではその遅れを極力吸収しますが、様々な原因で作業効率の低下や費用の増加が発生します。それぞれの会社に特化した自社モデルを構築するに当っては、この要因分析を行い要員モデルやリース設備モデルなどを構築して、建設プロジェクト・モデルの一部として組み込む必要があります。しかし、今回のモデルは定性分析用の概観モデルですから、それらの結果を工期短縮率に乗ずる作業効率平均低下割合とコスト平均増加割合に集約して表現します。 ５つのseedsの乱数と設計部の合格率の乱数発生に加えて、以下の定義にしたがって建築部で乱数を発生させます 作業効率平均低下割合：正規分布 期待値：0.5 標準偏差：0.2% コスト平均増加割合：正規分布 期待値：0.5 標準偏差：0.2% 確率シミュレーションを2000回実施して 95パーセンタイルの実績コストによると、工期は20ヶ月の計画工期に比べて３ヶ月程度遅れていて、費用は20億円の予算に対して3億円超過しています。5パーセンタイルの実績コストによると、工期の遅れは95パーセンタイルと同じく3ヶ月ですが費用の超過はありません。 したがって、今回設定した条件による遅れの発生に伴う工期の短縮がもたらす最終工期の遅れは3ヶ月程度であり、費用の増加は計画総予算の０～15％の範囲であることが推測されます。

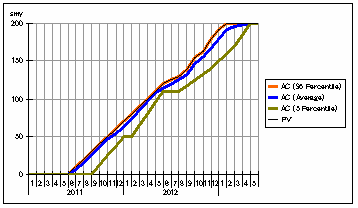

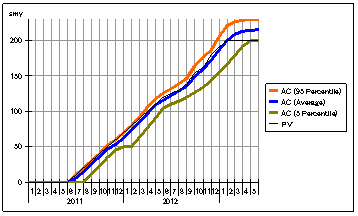

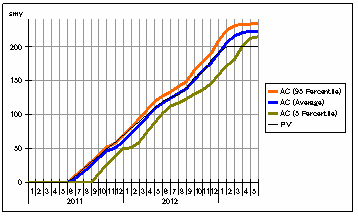

次に、工期の遅れがない場合でも発生しうる作業や経費のばらつきによる完成工期の遅れと費用の増加について分析してみましょう。前述の乱数の条件に加えて、下記のばらつきによる作業率の低下とコストの増加とを表現する乱数を設定します。 作業率低下標準偏差：一様分布 下端：0.00 上端：0.05 コスト増加標準偏差：一様分布 下端：0.00 上端：0.05 確率シミュレーションを2000回実施して得られたEVMの主要素の結果を以下に示します。 95パーセンタイルの実績コストによると、 したがって、今回設定した条件による設計部の遅れの発生に伴う工期の短縮がもたらす影響と、作業や経費のばらつきによる影響を合わせた状態での最終工期の遅れは3ヶ月以上であり、費用の増加は計画総予算の8～18％の範囲であることが推測されます。
８．自社の状況に対応した活用方法
ここで取り上げた建設業では生産の多くが受注生産で、受注から引き渡しまでに長いリードタイムを必要とします。また、関連する部品点数が多いアセンブリ型の産業でもあります。したがって、このモデルはこのような特徴のある産業なら、建設業でなくても造船業、重工業、航空機産業あるいはソフトウェア産業でさえも参考にしていただけると思っています。 “参考にしていただける”とは、このモデルに自社独自の条件を入力して、仮想ビジネスを実行して現実の状況と比較していただくとか、このモデルに自社の具体化した詳細な部分モデルを追加して自社向けにカスタマイズしていただくことを意味しています。
今までに引用したシミュレーション・モデルは、この資料の下端から全てダウンロードしてご自分でシミュレーションを実行できます。それだけでなく、自由にカスタマイズもできますから、ダウンロードしてご利用下さい。 このようなモデリングやシミュレーションを通して、自社の現在のビジネスにおける問題の構造を炙り出すことができ、さらにそれに対する対策を導くことも可能になります。よく言われているように、システム・ダイナミックスは“複雑な問題を解決するための方法論”なのです。
では、今回取り上げたモデルの具体的な活用方法について、以下でいくつかの例をあげてみましょう。 （１） 実績測定ベースラインとその他の設定条件を自社のプロジェクトにおいてあり得る値に変更して、シミュレーションを実施します。実績費用の結果が自社で想定し得る範囲内に入っている場合には、設定条件を変更して望ましい結果が得られる条件を探索します。 逆に、実績費用の結果が自社で想定し得る範囲内に入っていない場合には、自社においてあり得る値とした設定値の妥当性を再確認します。そこに間違いがない場合には、実績費用の結果に大きく影響しているが今は見えていない主要な要因を、現在のモデルを眺めながら探索し見出します。 すなわち、現在のビジネスにおいて問題点を明確にしてその問題の構造を明らかにし、その対策を導出するためにこのモデルを使用します。このモデルは概略モデルですから、このままでは厳密な解が得られるわけではありません。しかし、大雑把ではありますが対応策を導くことができますから、利害が対峙した関係者間で問題に関して共通認識を得るためとか、全体最適解を求めるためとかには十分に役立ちます。
（２） 今回取り上げたプロジェクトでは、完了工期を遅らさないことが絶対的な条件だと最初にお話ししましたが、シミュレーション結果によると、２，３ヵ月の遅れが発生していました。これは、工期短縮になった場合にも処理すべき合計予算は変わらないとして、短縮工期に対して予算を配分し、さらに、作業完了率は工期が短縮したことによって低下するとしたためです。では、工期を遅らさないためにはどうしたら良いでしょうか。 プロジェクト・マネジメント演習の教材として、皆さんで検討してみてください。[下端の補足]
（３） システム・ダイナミックス・モデルの特徴の一つは、モデルの中心となる核の部分があると、その周りに関連するモデルを付加して、モデルを拡張できることです。 たとえば、先述のように、自社の要員モデルやリース設備モデルを加えて、さらに、一つのプロジェクトだけでなく、継続的に投下される複数のプロジェクトを並行に走らせます。このような環境の中で、限られた要員やリース設備を全社の中でどのように配分するのが全体最適につながるかについて分析することができます。
（４） 今回取り上げたモデルは、プロジェクトに関する問題解決に限定しています。しかし、ビジネスにおいてダイナミックな取り扱いの必要性が増えてきておりますから、対象はプロジェクトに限ったことではありません。プロジェクト問題のような具体的で視覚的にも捉えやすいモデリングとシミュレーションにより、先ずはビジネスにおけるシステム・ダイナミックスの活用に馴染んでいただきたいと思っています。そして次には、戦略にかかわるビジネスの広い範囲でダイナミックな問題解決のためにビジネス・モデルを構築して、システム・ダイナミックスを活用していただけることを期待しています。
９．おわりに システムズ・アプローチ（システム思考）が、最近日本でもかなり認知されてきましたが、学習する人の多くが、その入口の因果関係図の段階で立ち止まったままになるようです。この段階ではダイナミックな特性を定性的にしか掴めませんので、定量的な厳密さを求めることが不可能な問題、例えば地球環境問題など、では効果が得られるかもしれませんが、少なくともビジネス問題ではこれだけでは問題解決の方法論として不十分です。
現在、良い悪いに関わらず、あるいは好むと好まざるに関わらず、ビジネスの世界はグローバル化して、企業を取り巻く状況の変化が速くかつ複雑になり、今までの右肩上がりの時代に積んできた経験だけでは対処しきれなくなってきたことを実感している方も多いと思います。そのような方々に、ビジネスにおけるダイナミックな特性を定量的に把握するための方法論として、システム・ダイナミックスが有効に活用できることを知っていただきたいと思っています。
今回のモデルについて、ご自分の会社のビジネス・モデリングについて、あるいはシステム・ダイナミックス自体について、遠慮なくメールで問い合わせください。できる限り支援できるように対応させていただきます。
松本憲洋 への質問はここをクリックしてメールをお送り下さい。
SD閑話－１２ 了 -------------------------------------------------------------------------------------------------------------------
【補足】工期短縮によって作業完了率が低下するわけですから、それを見越して予算を増額することです。工期短縮に対応して、予算を増額する部分モデルを追加したモデルでシミュレーションすることにより、最初に述べた絶対条件を確保できることが確認できます。
10．附録 10.１ 建設プロジェクト・モデルの方程式
S-4 0.044 S-5 0.055 S-3 0.033 S-2 0.022 S-1 0.011 完了計画予算 smy ARRSUM(計画工事量) 計画工期 mo 建設開始月度[5]+計画工事期間[5]-建設開始月度[1] 予測工期 mo 計画工期 DIVZ0 SPI 予測費用の最大値 smy 完了計画予算 DIVZ0 (CPI*SPI) 予測費用の最小値 smy 完了計画予算 DIVZ0 CPI SPI EV DIVZ0 ＰＶ CPI EV DIVZ0 AC 月番号 INTEGER(ROUND((TIME-STARTTIME)/1<<mo>>))+1 ＰＶ smy 計画コスト 計画コスト smy GRAPHSTEP(TIME,STARTTIME,1<<mo>>,'コスト・ベースライン') AC smy ARRSUM(建築済みコスト) +ARRSUM(コスト)*TIMESTEP EV smy ARRSUM(建築済み) +ARRSUM(建築)*TIMESTEP 現期日 @mo TIME コスト・ベースライン 1..30 smy XLDATA 建設開始月度 1..5 mo XLDATA 計画工事量 1..5 smy XLDATA 計画工事期間 1..5 mo XLDATA 設計開始月度 1..5 mo XLDATA 部品製作LT 1..5 mo XLDATA 部品設計LT 1..5 mo XLDATA 生産設計LT 1..5 mo XLDAT コントロール・アカウント毎の工事量の時系列 1..5, 1..30 smy XLDATA 出荷通知 wp FOR(i=wp|INTEGRATE('d-3'[i]/TIMESTEP)+'d-3'[i]) 生産設計完了通知 wp FOR(i=wp|INTEGRATE('d-1'[i]/TIMESTEP)+'d-1'[i]) d-3 wp FOR(i=wp|'L-3'[i]*'A-3'[i])*TIMESTEP
A-3 wp mo^-1 FOR(i=wp|IF('検収・出荷'[i]*TIMESTEP>0
AND L-3 wp 1 A-2 wp mo^-1 FOR(i=wp|IF(部品設計完了[i]*TIMESTEP>0 AND 'L-2'[i]>0,1,0))/TIMESTEP L-2 wp 1 d-1 wp FOR(i=wp|'L-1'[i]*'A-1'[i])*TIMESTEP A-1 wp mo^-1 FOR(i=wp|IF(生産設計完了[i]*TIMESTEP>0 AND 'L-1'[i]>0,1,0))/TIMESTEP L-1 wp 1 限界短縮率 wp 1/3 建設開始計画時期 wp @mo FOR(i=wp|建設開始月度[i]-TIMESTEP+STARTTIME) 設計開始期日 wp @mo FOR(i=wp|設計開始月度[i]-TIMESTEP+STARTTIME) 建設開始期日 wp @mo STARTTIME+(開始番号+開始待ちカウント*TIMESTEP)*TIMESTEP 単位カウント wp 1 開始待ちカウント wp mo^-1 (1-建築開始指示)*単位カウント/TIMESTEP 開始番号 wp 0 コスト上昇標準偏差 wp 0 コスト平均増加割合 wp 0 作業率標準偏差 wp 0 作業率平均低下割合 wp 0 工事継続条件 wp % {0,100,100,60,70}<<%>> 工事進捗率 wp % FOR(i=wp|((計画工事量[i]-残建築[i])/計画工事量[i])*100<<%>>) 工事継続可 wp CONCAT(FOR(i=1..1|1),FOR(i=2..5|IF(工事進捗率[i-1]>=工事継続条件[i],1,0))) 工事費増加率 wp 1.0 +FOR(i=wp|工事期間短縮率[i]*コスト平均増加割合[i] +ABS(NORMAL(0,コスト上昇標準偏差[i],i*'S-5'))) コスト wp smy/mo FOR(i=wp|建築[i]*工事費増加率[i]) 建築済みコスト wp smy 0<<smy>> 工事期間短縮率 wp FOR(i=wp|(計画工事期間[i]-短縮工事期間[i])/計画工事期間[i]) 工事完工率 wp 1.0 -FOR(i=wp|工事期間短縮率[i]*作業率平均低下割合[i] +ABS(NORMAL(0,作業率標準偏差[i],i*'S-4')) 単位期間工事量 wp smy/mo FOR(i=wp|計画工事量[i]/短縮工事期間[i]) 短縮工事期間 wp mo FOR(i=wp|計画工事期間[i]+ MAX(CEIL(-計画工事期間[i]*限界短縮率[i],1<<mo>>),建築開始遅れ[i])) 建築開始遅れ wp mo FOR(i=wp|IF(建設開始計画時期[i]-建設開始期日[i]<0<<da>>, 建設開始計画時期[i]-建設開始期日[i],0<<da>>)) 建築 wp smy/mo FOR(i=wp|MIN(残建築[i]/TIMESTEP, IF(建築開始指示[i]=0,0<<smy/mo>>, IF(建築開始遅れ[i]<0<<mo>>,単位期間工事量[i]*工事完工率[i], IF(LOOKUP('コントロール・アカウント毎の工事量の時系列',i,月番号)>0<<smy>>, LOOKUP('コントロール・アカウント毎の工事量の時系列',i,月番号)*工事完工率[i],残建築[i])/TIMESTEP)))) 建築済み wp smy 0<<smy>> 残建築 wp smy FOR(i=wp|計画工事量[i]) 建築開始指示 wp FOR(i=wp|IF(TIME>=建設開始計画時期[i] AND 工事継続可[i]=1 AND 生産設計完了通知[i]=1 AND 出荷通知[i]=1, 1,0)) 検収合格率 wp % 100% 検収判定 wp FOR(i=wp|IF(RANDOM(0,1,i*'S-3')<=検収合格率[i],1,0)) 部品設計合格率 wp % 100% 生産設計合格率 wp % 100% 部品設計完了判定 wp FOR(i=wp|IF(RANDOM(0,1,i*'S-2')<=部品設計合格率[i] AND 生産設計完了判定[i]=1,1,0)) 部品設計完了 wp mo^-1 FOR(i=wp|IF(部品設計完了判定[i]=1,部品設計[i],0))/TIMESTEP 生産設計完了判定 wp FOR(i=wp|IF(RANDOM(0,1,i*'S-1')<=生産設計合格率[i],1,0)) 生産設計完了 wp mo^-1 FOR(i=wp|IF(生産設計完了判定[i]=1,生産設計[i],0))/TIMESTEP 部品製作指示書 wp FOR(i=wp|'L-2'[i]*'A-2'[i])*TIMESTEP 部品製作 wp mo^-1 FOR(i=wp| DELAYPPL(部品製作指示書[i],部品製作 LT[i]-TIMESTEP,0))/TIMESTEP 部品設計 wp 0 部品設計指示書 wp FOR(i=wp|IF(建設管理業務に移行[i]=1,1,0)) 生産設計指示書 wp FOR(i=wp|IF(建設管理業務に移行[i]=1,1,0)) 検収・出荷 wp mo^-1 FOR(i=wp|IF(検収判定[i]=1,部品在庫[i],0))/TIMESTEP 部品設計実施 wp mo^-1 FOR(i=wp| DELAYPPL(部品設計指示書[i],部品設計 LT[i]-TIMESTEP,0))/TIMESTEP 部品在庫 wp 0 生産設計実施 wp mo^-1 FOR(i=wp| DELAYPPL(生産設計指示書[i],生産設計 LT[i]-TIMESTEP,0))/TIMESTEP 生産設計 wp 0 建設管理業務に移行 wp FOR(i=wp|IF(設計開始期日[i]<=TIME,1,0))
注意：XLDATA関数を使用している変数の中身については記述を省略しています。 その内容については、モデルをダウンロードして、対応する変数のプロパティ画面で確認してください。
10.２ 建設プロジェクト・モデルのダウンロード 構築したモデルで使用している変数の数は82個ですが、配列を使っていますのでその要素数も合計すると508個になります。
フリーのソフトウェアをダウンロードしてお使いになる場合に、Ps Studio Expressはモデルの変数の数の上限が50個になっていますからこのモデルを開くことができません。 Ps Studio Demo版をダウンロードしてお使いください。ただし、Demo版を既にお使いになって30日が過ぎている場合には同じPC上にインストールできません。ご注意ください。
Zipファイルとして圧縮してあります。
|
